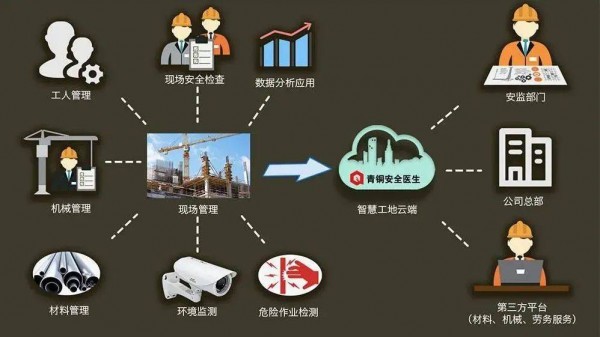

“智慧工地”的建设,依托于施工现场管理平台。而平台中信息的来源,主要是来自于工程BIM模型。大部分情况下,BIM模型的精确度决定了“智慧工地”的开展程度。BIM是一个由二维模型到三维模型的一个转变过程,也是从传统施工中被动“遇到问题,解决问题”到主动“发现问题,解决问题”的一个转变过程。所以,BIM模型的应用对于“智慧工地”建设显得尤为重要。
在“智慧工地”建设中,BIM模型的应用主要集中在以下几个方面:
1.工程量的统计:在BIM模型创建完成后,通过对模型的解读,能够分析出各施工流水段各材料的工程量,如混凝土的工程量。在钢结构中,通过对模型的分解,直接根据模型对钢结构构件进行加工。
2.施工模拟:在制定完成施工进度计划后,通过软件把施工进度计划与BIM模型相关联,对施工过程进行模拟。将实际工程进度与模拟进度进行对比,可以直观的看出工程是否滞后,分析滞后的原因,以确保工程按计划完工。
3.可视化交底:通过BIM的可视化特点,对施工方案进行模拟,对施工人员进行3D动画交底,提高了交底的可行性。
4.节点分析:通过对设计图纸的解读 ,对复杂节点进行BIM建模,通过模型对复杂节点进行分析。比如复杂的钢筋节点,在模型建立后,对模型进行观察,找到钢筋的碰撞点,对钢筋的布置进行优化;也可以模拟模板支撑体系的受力状况,以确保模板支撑体系的施工安全。
5.综合管线碰撞检测:在施工过程中,往往会出现预留孔洞未预留、机电、设备管线安装时发生碰撞。面对这些情况,在传统的施工过程中所采取的措施就是在墙体、楼板上再次开凿,安装管线时相互交叉而减少楼层实际使用空间。而“智慧工地”建设中,在设计图纸下发后,根据设计图纸,对建筑物进行综合建模,把预留孔洞在三维模型中显示,直观的显示出各个位置的预留孔洞,防止遗忘。在结构、建筑、机电、设备模型都创建完成后进行合模,分析出各碰撞点,与设计进行沟通,对设计图纸进行修改。在工程前期解决了管线打架问题,节约了工期,确保施工的顺利进行。
